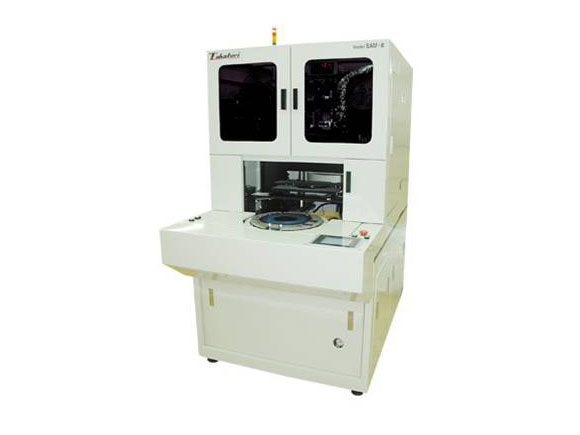

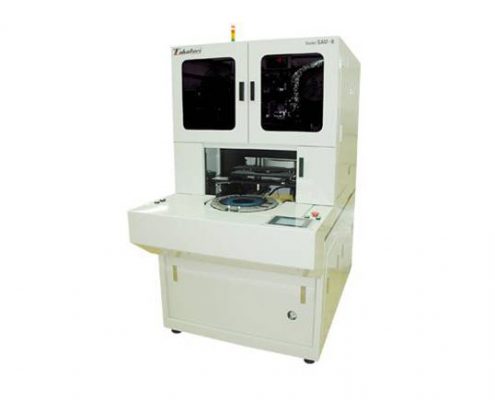

半自動真空室晶圓貼片機
(SAM-8)
特性
- 非接觸式工作盤,邊緣3mm處吸住晶圓。(不需吸真空來吸住晶圓片)。
- 透過一個真空室系統的可在較小的應力,防止晶圓和封裝上有氣泡或損壞。
- 張力控制盡可能讓所有類型的膠帶,可以達到後端處理要求。
- 自動化膠帶供應,膠帶回收;剩餘膠帶回收,及膠帶切割。(適用UV膠帶)
- 可適用在THIN WAFER上。
規格表
Item | SAM-8 |
Throughput | 35 sec/wafer(from 2nd wafer expect the operater is handing time) (Depend on data setting) |
Wafer Size | 4″, 5″, 6″, 8″ |
Frame Size | 6″, 8″ |
Film Width | 6″: 230mm; 8″: 300mm |
Utilities – Power | AC100V Single phase 50/60Hz 1.5 KVA |
Utilities – Air | Pressure 0.5Mpa 30N1/min |
Utilities – Vacuum sourse | Using venturi valve |
Dimensions | D1,330 X W810 X H1,480 mm |
Weight | 365kg |
