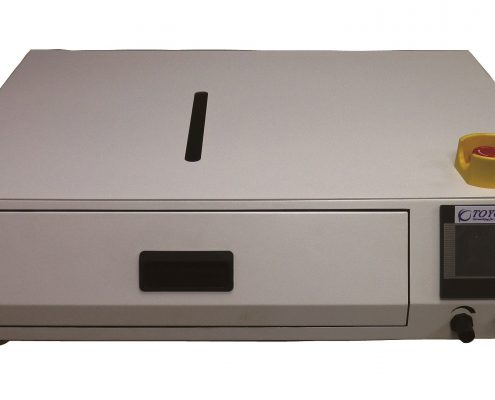

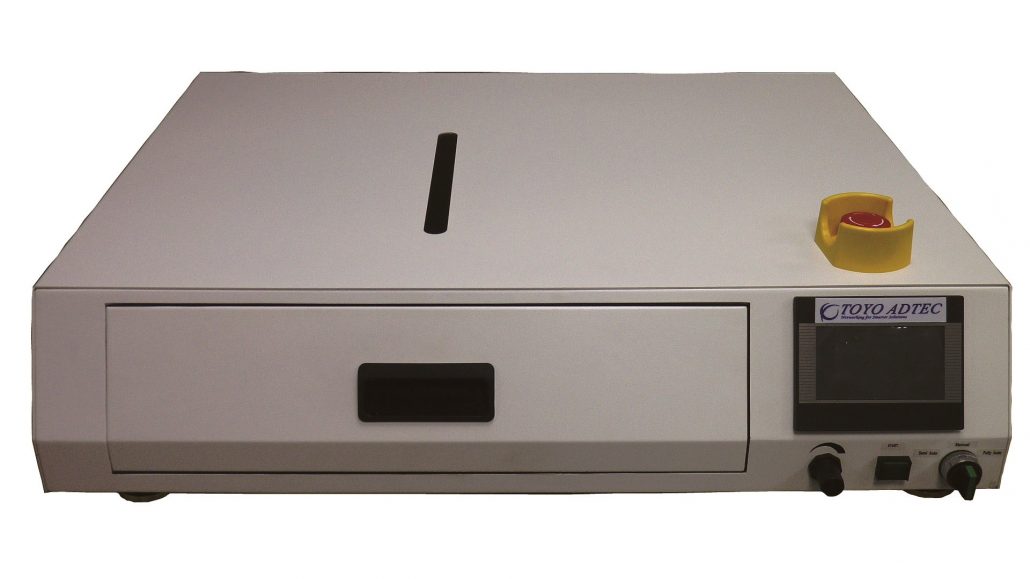

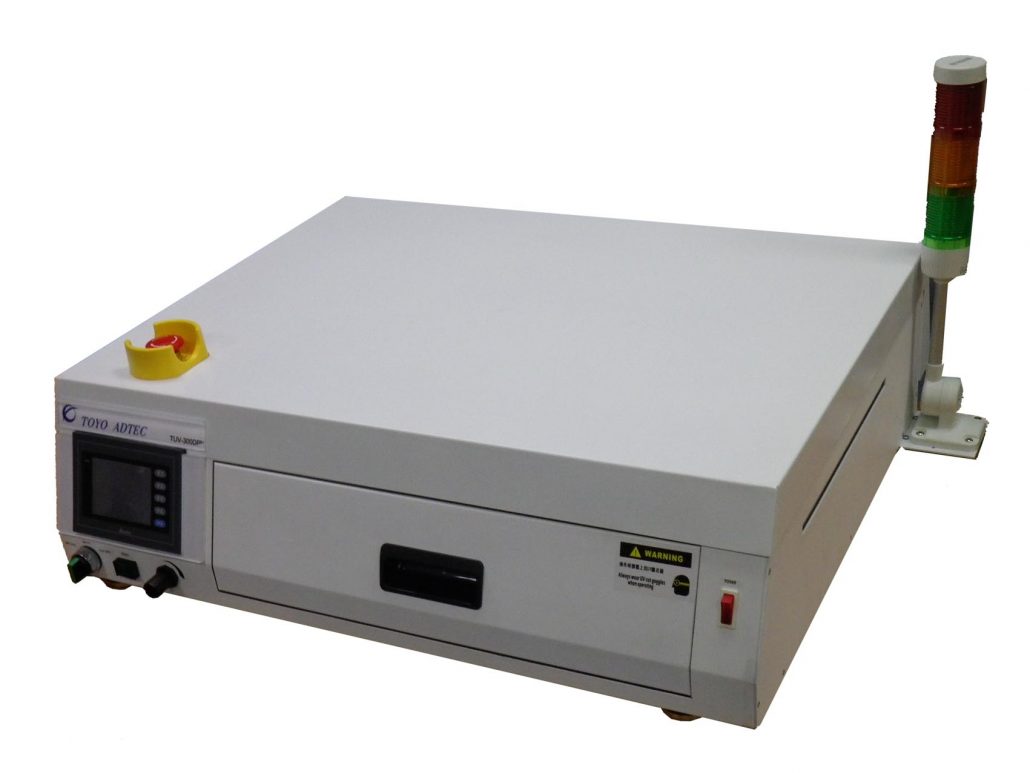

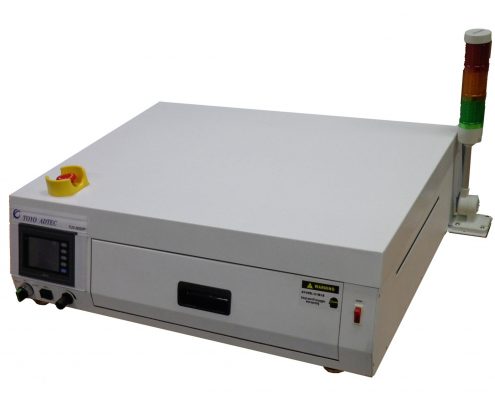

紫外線照射機
(TUV-300系列)
特性
- 人機介面系統 : 7吋的人機顯示器,依產品條件調整所需照射時間(調整範圍:0.1sec-999.9m)產品治具依人機數位控 制系統自動進出運作,可手動及全自動控制。
- 定位控制系統: 物件未到達定位時無法實施操控。
- 保護警示功能: a. UV照射完成後蜂鳴提示。
b. 緊急停止開關。 - 散熱方式: a. 磁浮式排風系統。
b. 氮氣冷卻系統: 內建氮氣通路可加強UV照射效果。 - 其他機台整體功能: a. 累時器顯示燈管使用時數。
b. 抗UV視窗: 顯示燈管操作狀態。
c. 燈源照射方向: 由下而上實施照射。
d. 燈管快速更換系統: 不需關機可快速方便更換燈管。
規格表
Item | TUV-300HL (LED TYPE) |
Wafer & Frame Size | 6″~12″ |
Power Application | AC 100V~110V 50/60HZ |
Power Consumptiom | 1.1KW |
Light Source | Bottom |
Wavelength(nm) | 365 |
LED Light Power(w/pcs) | 4 ; total 224pcs |
UHP(pcs/h) | More than 100pcs/h *excluding operator placing wafer |
Dimensions | 750 X 175 X 600 mm |
Weight | 40kg |
TUV-300HL (LED TYPE)選配項目
-玻璃TRAY
-6” 8” 12”共用TRAY
-可客製化LED燈盤
-UV量測器
規格表
Item | TUV-300U |
Wafer & Frame Size | 6″~12″ |
Power Application | AC 100V~110V 50/60HZ |
Power Consumptiom | 300W |
Light Source | Top |
Wavelength(nm) | 300~400nm (98%), 400~450nm (2%) |
Light Power(w) | 36 |
UHP(pcs/h) | More than 60pcs/h *excluding operator placing wafer *Test condition: 500m/j ㎝² (365nm) |
Dimensions | 750 X 175 X 600 mm |
Weight | 45kg |
TUV-300U選配項目
-玻璃TRAY
-6” 8” 12”共用TRAY
-UV燈管
-UV量測器
規格表
Item | TUV-300H |
Wafer & Frame Size | 6″~12″ |
Power Application | AC 100V~110V 50/60HZ |
Power Consumptiom | 300W |
Light Source | Bottom |
Wavelength(nm) | 300~400nm (98%), 400~450nm (2%) |
Light Power(w) | 36 |
UHP(pcs/h) | More than 60pcs/h *excluding operator placing wafer *Test condition: 500m/j ㎝² (365nm) |
Dimensions | 750 X 175 X 600 mm |
Weight | 40kg |
TUV-300H 選配項目
-玻璃TRAY
-6” 8” 12”共用TRAY
-UV燈管
-UV量測器
規格表
Item | TUV-300DP |
Wafer & Frame Size | 6″~12″ |
Power Application | AC 100V~110V 50/60HZ |
Power Consumptiom | 550W |
Light Source | Top and Bottom |
Wavelength(nm) | 300~400nm (98%), 400~450nm (2%) |
Light Power(w) | 36 |
UHP(pcs/h) | More than 60pcs/h *excluding operator placing wafer *Test condition: 500m/j ㎝² (365nm) |
Dimensions | 750 X 175 X 700 mm |
Weight | 45kg |
TUV-300DP 選配項目
-玻璃TRAY
-6” 8” 12”共用TRAY
-UV燈管
-UV量測器
